Mengontrol LED Dengan Button

-

Rangkaian kontrol LED dengan switch button pada Arduino adalah proyek yang menggabungkan penggunaan tombol (push button) untuk mengontrol LED. Ini memungkinkan pengguna untuk menyalakan atau mematikan LED dengan menekan tombol tersebut. Rangkaian ini umumnya digunakan untuk mempelajari dasar-dasar input dan output pada Arduino, serta cara menggunakan push button sebagai input untuk mengontrol output (LED).

Berikut daftar komponen yang diperlukan untuk merakit rangkaian ini:

  1. Arduino board, yang berfungsi sebagai mikrokontroler pada rangkaian.
  2. LED, yang digunakan sebagai lampu indikator dan dibutuhkan (output).
  3. Push Button (Switch Button), adalah tombol fisik yang akan digunakan sebagai input.
  4. Resistor, yang diperlukan untuk memastikan input push button stabil (biasanya resistor pull-down atau pull-up).
  5. Kabel jumper dan breadboard, untuk menghubungkan komponen satu dengan yang lain.

Prinsip kerja:

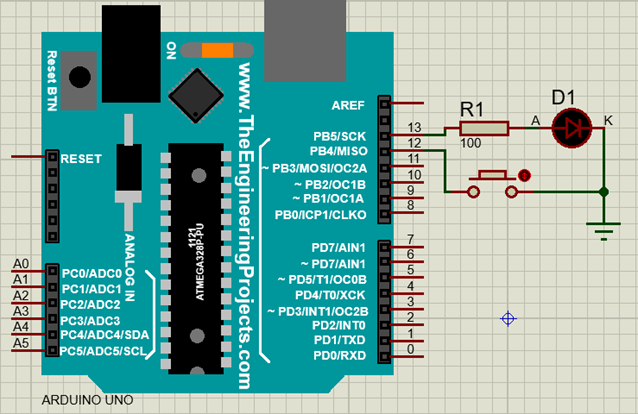

“Sebuah yang digunakan sebagai output terletak pada pin 13, akan dikontrol (nyala_mati) oleh sebuah tombol yang terletak pada pin 12.”

Listing Program:

int button=12;

int led=13;

void setup(){

  pinMode(button,INPUT);

  pinMode(led,OUTPUT);

  digitalWrite(button,HIGH);}

void loop(){

  if(digitalRead(button)==LOW)

    {digitalWrite(led, HIGH);}

  else{digitalWrite(led,LOW);}

}
